CBV 系列压力控制阀

CBV 系列型智能流导控制阀是泵端压力控制系统的核心部件，阀门集成了蝶形流导阀体、测量电路、闭环控制计算、通信和阀门驱动电路。内置的控制算法和高速驱动系统可以使系统压力快速达到设定值，并且具有最小的超调量。控制器内置阀体结构数据库，经过快速学习系统硬件特征后，系统算法可以加快到达压力设定值的速度，并使阀门自动适应多种工艺参数环境。

特 性

特征描述

  • 集成控制器的压力控制系统电控阀门，易于安装
  • 高速（全开至全关 KF25-ISO-F100：小于 0.2s，ISOF160-ISOF250：小于 0.5s。）
  • 高扭矩，可长期在苛刻环境下使用
  • 带自学习的控制算法，可以快速稳定到设定点压力，使系统稳定重复进行工艺配方
  • 双通道传感器输入，量程自动切换
  • 通讯方式：模拟 /ModbusRTU/RS485
  • 可编程设置内部参数、稳压压力、位置，集成控制器自带参数显示 OLED 屏
  • 驱动电机带绝对值有编码器闭环控制阀位，实时显示实际阀位
  • 可连接不同类型薄膜规，并提供常用薄膜规供电±15VDC 和 24VDC

软件功能

  • 压力和位置控制设定
  • 阀门系统参数设置和读取
  • 型号和序列号读取和显示
  • 图表曲线显示实时压力、阀位、设定值
  • 软起动模式
  • 独立的开阀关阀等指令，外部软件或 I/O 执行操作
  • 报告传感器真空压力值、切换模式和当前传感器
  • 报告和显示硬件 / 软件版本、序列号和型号
  • 报告状态、故障、设定点达到

产品规格

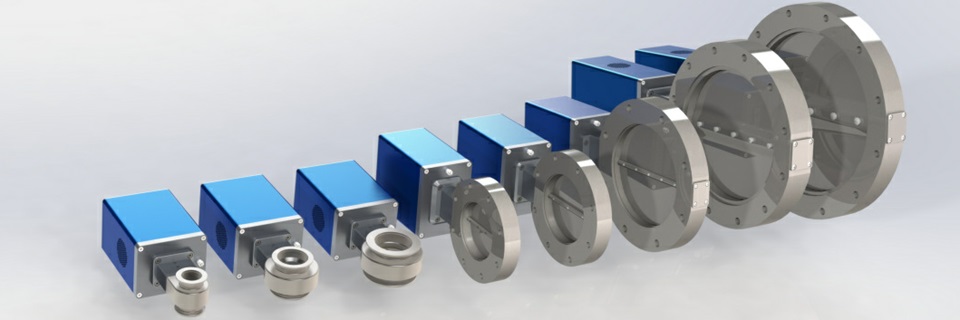

CBV系列法兰接口

规格 通径(mm) 接口法兰 阀体厚度in/(mm)
BC025K-XXXXXX 20 KF25 2"(50.8)
BC040K-XXXXXX 25 KF40 2"(50.8)
BC040K-XXXXXX 35 KF40 2"(50.8)
BC050K-XXXXXX 50 KF50 2"(50.8)
BC063S-XXXXXX 63 ISOF-63 1"(25.4)
BC080S-XXXXXX 80 ISOF-80 1"(25.4)
BC100S-XXXXXX 100 ISOF-100 1"(25.4)
BC160S-XXXXXX 160 ISOF-160 1.18"(30)
BC200S-XXXXXX 200 ISOF-200 1.5"(38.1)
BC250S-XXXXXX 250 ISOF-250 1.5"(38.1)


CBV系列
